SİSTEM TANIMI

Bina taşıyıcı sistemini oluşturan ve yüksek kalitede malzeme kullanarak fabrika şartlarında üretilen taşıyıcı elemanlara, yerine montajı sonrasında kısmi ard- germe uygulaması ile birleşimleri moment aktarıcı hale getirilen ve rezerv olarak bırakılan şekil değiştirme kapasitesi ile deprem gibi yatay kuvvet etkilerini karşılayan betonarme bina yapım teknolojisidir.

Know-how ve teknik işbirliği anlaşmaları ile Japonya’dan transfer edilmiş olan sistem, 1999 yılından bu yana Alacalı İnşaat tarafından başarı ile uygulanmaktadır.

Genel Teknik Özellikler

• Çok katlı binaların Prekast teknolojisiyle üretilmesi

• Dolaylı yük dağılımının olmaması

• Bağlantı noktalarındaki kaynak plakalarına veya kaynak kalitesine bağlı risklerden etkilenmemesi (Karbon eşdeğeri < 0.40 )

• Yüksek teknoloji ekipmanlar kullanılarak işçilik hatalarının minimuma indirilmesi

• Korozyon riskinin olmaması

• Yüksek malzeme kalitesi; C50- 500 kg/cm2 basınç mukavemetinde beton, 16.000 kg/cm2 esneklik dayanımlı Ard-Germe halatları

• Şantiyede daha az iş gücüne ihtiyaç duyulması: (1/6 daha az )

• İnşaat süresi : (1/3 daha az )

• Prekast elemanların fabrika şartlarında üretilmesi sayesinde yüksek kaliteye ulaşılması

• Japonya’da geliştirilmiş yüksek teknoloji deprem dayanımlı yapı sistemi

• Konvansiyonel yapı sistemlerine oranla daha geniş modülasyonların geçilmesi imkanı

Uygulama Aşamaları

1. Prefabrik b.a. Elemanların Üretimi

Şantiyede temel imalatı devam ederken fabrikada tüm kolon ve kirişler C50 kalitesinde, içlerinde korrige ard-germe kanalları yerleştirilerek üretilir. Döşeme plakları da Ala-Sawa sisteminin döşeme bileşenleri olarak imal edilir.

2. Nakliye ve Kolon Montajı

Üretilen elemanlar şantiye alanına nakledilir. Tamamlanan temel imalatı içerisine prefabrik kolonların hassas şekilde montajı yapılır.

3. Elastomer Mesnetler ve Diğer Hazırlıklar

Tüm kolon ve kiriş birleşim noktalarına elastomer mesnet ve sistemin gereği diğer tamamlayıcıları yerleştirilir.

4. Kiriş ve Döşemelerin Montajı

Ard-germe kanallarının yapıdaki sürekliliğini temin edecek şekilde üretilen kirişlerin montajı yüksek hassasiyetle yapılır. Döşeme plaklarının konulması ile ana sistem bileşenlerinin montajı tamamlanır.

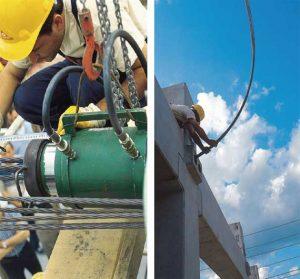

5. Ard-Germe Hazırlığı

Kolon – kiriş birleşim noktaları içerisine rötresiz özel harç doldurulur. Kanallar içerisine ard-germe halatları sürülür.

6. Ard-Germe İşlemi

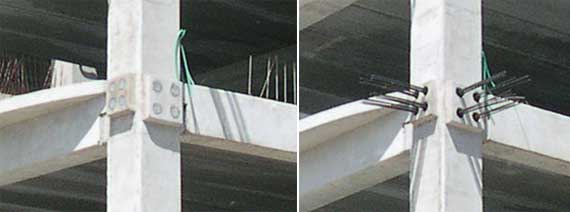

Hidrolik germe ünitesi yardımı ile germe makinesi, ard-germe halatlarını projede belirtilen kuvvet ile çeker ve halatlar kilitlenir. Ard-germe işleminin tamamlanması ile kurulan çerçeve, moment aktarıcı hale gelir.

7. Kanal Enjeksiyonu

İlk ve son germe noktalarının özel harç dolgusu yapıldıktan sonra bilgisayar kontrollü enjeksiyon pompası ile tüm germe kanalları rötresiz harç ile doldurulur.

8. Topping Betonu

Pürüzlendirilmiş yüzey ve filketeli prefabrik Döşeme elemanları üzerine hasır çelik yerleştirilir ve topping betonu dökülmesi ile diyafram etkisi yaratılarak sistem tamamlanmış olur.

Kurulduğu günden bugüne milyonlarca metrekarelik yüksek performanslı prekast strüktürel yapı ve ülkemizin ikonik projelerini hayata geçiren Alacalı İnşaat;

Türkiye’nin ve Avrupa’nın en modern prekast üretim tesisi

90 metre uzunluğunda – 8 öngerme hattı. Aylık 7.500 m3 üretim ve sevkiyat kapasitesi

Full otomatik öngerme ve buhar sistemi

Üretimin her aşamasının takip edildiği ERP (iarpi diye okunacak) sistemi

24 saat üretim kapasitesi

Demir donatıda 3 mm tolerans, üründe 5 mm tolerans ile imalat

Avrupa standartalarına uygun üretim (CE Belgesine sahip tesis)

Japon üretim standartlarına uygun üretim sistemine sahip
